أفضل تصميم غرفة طلمبات الحريق لضمان كفاءة نظام اطفاء الحريق

يعد تصميم غرفة طلمبات الحريق عنصر أساسي ومحوري في أنظمة مكافحة الحريق، إذ تلعب هذه الغرفة دورًا بالغ الأهمية في ضمان كفاءة واستمرارية ضخ المياه إلى شبكة الإطفاء عند الحاجة.

ويستلزم تصميم غرفة الطلمبات الالتزام بمجموعة من المعايير والاشتراطات الدقيقة المستندة إلى الأكواد العالمية المعتمدة، مثل كود NFPA، وذلك لتوفير بيئة تشغيل آمنة وفعالة للطلمبات وجميع المعدات المساندة.

وفي هذا المقال، نسلط الضوء على أبرز الاعتبارات والمواصفات الفنية التي يجب مراعاتها عند تصميم غرفة طلمبات الحريق، بما يضمن تحقيق أعلى مستويات الأمان والاعتمادية.

غرفة طلمبات الحريق

الرسم التوضيحي هو تصميم يعرض لكم مكونات و تصميم غرفة طلمبات الحريق وفي هذا الفقرة سوف نقوم بالشرح الدقيق لكم عن أهم المكونات الرئيسية في هذا الرسم:

1. يمثل الخزان الخاص بأنظمة الحريق:
2. يمثل VORTEX PLATE  وهو جزء يتم تركيبه على ماسورة السحب التي تأخذ المياه وتبدأ بتغذية مضخة الحريق الموضح لكم رقم 9 في الرسم والذي تكمن أهميته في منع تراكم الدوامات التي تؤدي إلى حدوث التجويف Cavitation على خط السحب.
3. يمثل SUCTION PIPE وهو خط السحب الذي ينقل المياه من الخزان إلى المضخة.
4.  يمثل FROSTPROOF CASING وهو غلاف يمنع تجمد المياه في الأنابيب في البيئات الباردة.
5. يمثل FLEXIBLE COUPLING وهو يعمل على منع انتقال الاهتزازات من المضخة والمحرك إلى خط السحب مما يحافظ على استقرار النظام.
6. يمثل محبس العزل الذي يتم تركيبه على خط السحب للتحكم في تدفق المياه.
7. يمثل ECCENTRIC REDUCER وهو يستخدم على خط السحب حيث يكون قطر شفة المضخة أصغر من قطر خط السحب.
8. يمثل عدادات الضغط والأجزاء رقم 8 و 11 تمثل عادات الضغط التي تركب على خطوط السحب والطرد الخاصة بالمضخة.
9. يمثل المضخة PUMP وهي العنصر الأساسي في النظام الذي يضخ المياه إلى شبكة الإطفاء.
10. يمثل AUTOMATIC AIR VENT الذي يتم تركيبه على المضخة للتخلص من الهواء الزائد.
11. يمثل CHECK VALVE الذي يركب على خط الطرد لضمان تدفق المياه في اتجاه واحد فقط.
12. يمثل RELIEF VALVE الذي يستخدم في حالة وجود مضخة حريق تعمل بمحرك ديزل لتخفيف الضغط.

كانت هذه نظرة عامة على مكونات تصميم غرفة طلمبات الحريق من شركة المتحدة جروب الوكيل الحصري لشركة واتكس الإماراتية في مصر.

تعرف ايضا على: طلمبات حريق ul fm

شرح تركيب مضخات الحريق

تعتبر مضخات الحريق العنصر الأساسي في نظام الرش الآلي الذي يغذي مرشات مكافحة الحريق،  تعمل هذه المضخات من خلال استخدام مصادر طاقة متنوعة مثل الكهرباء، الديزل، أو البخار، وعادة ما تكون متصلة بمصدر ثابت للمياه. يتم توصيل خط السحب الخاص بالمضخة بمصدر ثابت للمياه مثل خزانات المياه.

تتمثل وظيفة المضخة في توفير تيار مائي بضغط عالٍ إلى الأنابيب الرأسية المتصلة بالمرشات المائية وخراطيم إطفاء الحريق. تخضع هذه المضخات لفحص واختبار من قبل وكالات دولية معتمدة مثل UL وFM، لضمان جودتها وفعاليتها.

يمكن تزويد مضخات الحريق بالطاقة اما عبر محرك كهربائي او محرك ديزل وفي بعض الحالات يمكن استخدام التوربينات البخارية.

تبدأ مضخة الحريق في العمل عندما ينخفض الضغط بشكل ملحوظ في نظام الرش الآلي، وهو ما يحدث عند تعرض مرشات مكافحة الحريق لدرجات حرارة تتجاوز درجة التصميم المحددة لها.

مما يؤدي ذلك إلى فتحها تلقائيا والسماح للمياه بالمرور كما ان فتح بكرات خراطيم المياه او وصلات مكافحة الحرائق الأخرى يؤدي إلى انخفاض الضغط في شبكة المواسير.

أثناء حدوث الحريق تبدأ المضخة Jockey Pump بالعمل لتعويض الفقد في الضغط داخل الشبكة ولكن في حال إذا كان الانخفاض في الضغط كبير وكمية التدفق المطلوبة أكبر من قدرة مضخة Jockey Pump.

 تتوقف هذه المضخة عن العمل وتبدأ المضخة الكهربائية الرئيسة بالعمل لتوفير التدفق والضغط المطلوب في النظام، تظل المضخة الرئيسية تعمل حتى تحقيق الهدف المطلوب منها وفي حال فشل المضخة الكهربائية في توفير الضغط والتدفق اللازمين أو حدوث انقطاع كهربائي تتولى مضخة الديزل العمل بشكل تلقائي ولا تتوقف الا بايقاف يدوي.

افضل أنواع مضخات الحريق

حازت طلمبات الحريق التي طرحتها شركة المتحدة جروب الوكيل الحصري لشركة واتكس الإماراتية في السوق المصري على إشادات كبيرة من العديد من المؤسسات وذلك بفضل تصميمها الدقيق وفقا للمعايير الدولية والمحلية مما يضمن أعلى مستويات الكفاءة في ضخ المياه وإطفاء الحرائق.

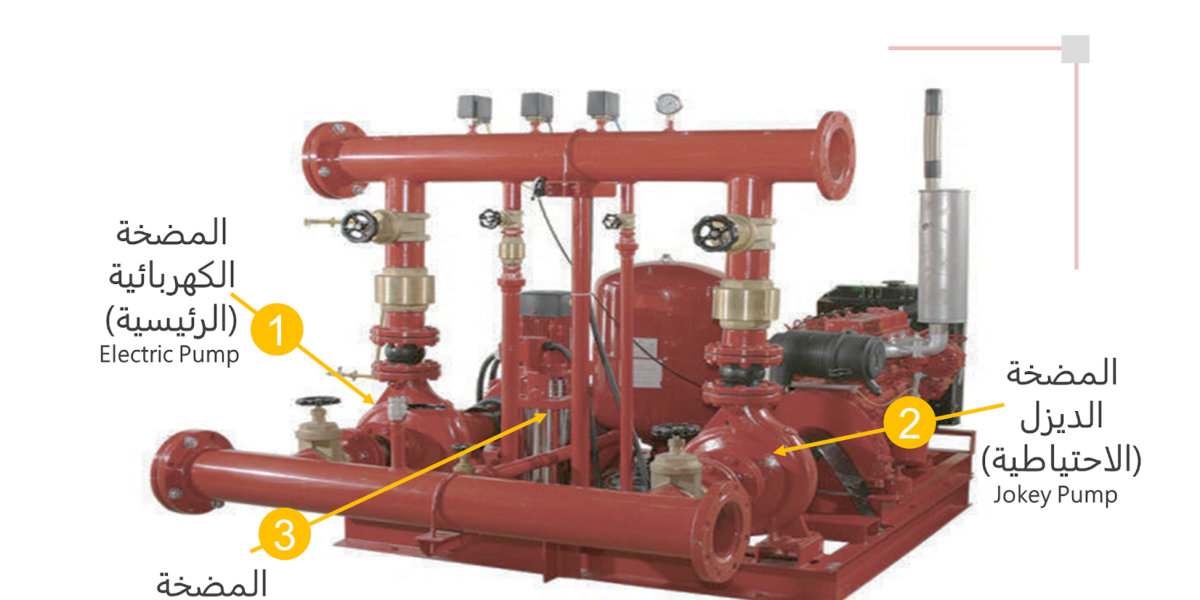

تشمل افضل أنواع مضخات الحريق التي توفرها لك شركة المتحدة جروب ما يلي:

• المضخة الكهربائية Electric Pump

يأتي تصميم غرفة طلمبات الحريق على تقليل الضغط داخل النظام مما يسمح بتدفق المياه بالكمية والضغط المناسبين لتلبية احتياجات شبكة اطفاء الحريق.

• مضخة الديزل Diesel Pump

تشترك مضخة الديزل في نفس مواصفات والية عمل المضخة الكهربائية ولكنها عادة ما تبدأ في العمل عندما يحدث انقطاع في التيار الكهربائي.

• مضخة الجوكي Jockey Pump

تستخدم مضخة الجوكي كمضخة تعويضية لتعويض أي انخفاض طفيف في ضغط المياه نتيجة التسربات في الشبكة حيث تضخ المياه بنسبة تتراوح بين 10-15 % من السعة الكلية بضغط مرتفع للحفاظ على استقرار النظام.
يمكنك التواصل معنا في شركة المتحدة الوكيل الحصري والوحيد لشركة واتكس الامارتية في مصر عبر ارقام الهاتف او من خلال موقعنا الالكتروني للحصول على أفضل أنواع مضخات الحريق لحماية منشأتك من خطر الحريق.

مواصفات غرفة مضخات الحريق

 نبذة عن مواصفات و تصميم غرفة طلمبات الحريق

• المضخة الرئيسية (Main Pump)
• المضخة الاحتياطية (Standby Pump)
• مضخة الجوكي (Jockey Pump)

1. كيفية عمل المضخات:

• المضخة الرئيسية هي المسؤولة عن إمداد الشبكة بالضغط ومعدل التدفق المطلوبين وفقًا لتصميم النظام. في حالة نشوب حريق، تبدأ مضخة واحدة فقط في العمل، وهي المضخة الرئيسية إذا كانت تعمل بشكل صحيح.
• المضخة الاحتياطية تعمل تلقائيًا في حالة حدوث أي خلل أو عطل في المضخة الرئيسية، لضمان استمرار إمداد الشبكة بالضغط ومعدل التدفق المطلوبين.
• مضخة الجوكي هي مضخة تعويضية، تعمل عندما يحدث تسريب في الشبكة، وهدفها الحفاظ على الضغط المستمر في النظام. يتم ضبط ضغطها ليكون مساويًا أو أعلى قليلاً من ضغط المضخة الرئيسية، ولكن بمعدل تدفق يعادل 10% من معدل تدفق المضخة الرئيسية.

2. نظام التحكم:

• يأتي تصميم غرفة طلمبات الحريق لكل مضخة مزودة بلوحة تحكم خاصة بها تحتوي على مفتاح ضغط (Pressure Switch)، يتم أخذ خط من طرد كل مضخة يسمى خط الاستشعار (Sensing Line) لتوصيله بمفتاح الضغط في لوحة التحكم. يمكن استخدام ماسورة واحدة من هيدر الطرد لجميع المضخات.

3. آلية التشغيل:

• عند افتراض أن ضغط الشبكة هو 10 بار مثلاً، وفي حال حدوث تسريب، ينخفض الضغط في الشبكة، فتبدأ مضخة الجوكي في العمل لتعويض الفاقد.
• في حالة نشوب حريق، تنفتح رشاشات المياه، مما يؤدي إلى انخفاض الضغط بشكل أكبر. تبدأ مضخة الجوكي في العمل، ولكن عندما تعجز عن توفير كمية المياه اللازمة، تعمل المضخة الرئيسية لتعويض الضغط والمياه في الشبكة. إذا تعذر تشغيل المضخة الرئيسية لأي سبب، يتم تشغيل المضخة الاحتياطية.

4. مواصفات إضافية:

• جميع مضخات الحريق من نوع الطرد المركزي.
• مضخة الجوكي دائمًا ما تكون مزودة بمحرك كهربائي.
• المضخة الرئيسية والاحتياطية يمكن تشغيلهما بمحرك كهربائي، لكن في حالة الحريق وانقطاع الكهرباء، فإن المضخة الاحتياطية لن تعمل. لذا، يفضل أن يكون لها مصدر طاقة بديل عن المضخة الرئيسية.
• يمكن تشغيل المضخة الاحتياطية إما بواسطة مولد كهرباء خاص بالمبنى أو باستخدام محرك ديزل، وهو الحل الأكثر شيوعًا، في بعض المنشآت الخاصة مثل شركات البترول، يتم تزويد المضخة الاحتياطية بمولد كهرباء خاص بها.

5. تصميم مضخة الجوكي:

• غالبًا ما تكون مضخة الجوكي من النوع الرأسي ومتعددة المراحل، لأنها تتطلب ضغطًا عاليًا لتعويض الفاقد في الضغط.

6. خزان مياه الحريق:

• خزان مياه الحريق غالبًا ما يكون خرسانيًا ومقسمًا إلى جزئين و يستخدم خط سحب مستقل لكل جزء، ويشمل هذا الخط مصفاة ومحبس بوابة من نوع OS&Y، ثم يتم توصيله إلى هيدر سحب المضخات.

7. حساب خط السحب:

• يمكن حساب حجم خط السحب من الخزان باستخدام المعادلة Q = V × A، مع فرض سرعة تدفق 2 متر في الثانية.

أقرأ ايضا عن : انواع طفايات الحريق

مكونات غرفة طلمبات الحريق

هذه المجموعة من تصميم غرفة طلمبات الحريق لا تعد من المكونات الرئيسية ولكن يتم تصميمها وتنفيذها بواسطة جهات أخرى داخل غرفة مضخات الحريق:

•  Pump Base

القواعد الخرسانية التي يصممها وينفذها المهندس الانشائي لتثبيت المضخات عليها.

•  Pump Room Access

كل غرفة مضخات يجب أن تحتوي على مدخلين احدهما لتمكين الأشخاص والفنين بالصيانة من الدخول والخروج والآخر لتسهيل نزول المعدات الثقيلة والمحركات.

• Trench and Floor Drain

هذه نقاط الصرف الارضية التي تجمع المياه المتسربة في غرفة المضخات ويتم تجميع المياه في خزان صغير يسمى البيارة حيث يتم تركيب مضخات غاطسة تسمي بـ Submersible Pumps وتعمل هذه المضخات بشكل تلقائي عندما تصل العوامات الي مستوي معين من المياه وذلك عبر إشارات ترسلها لوحات التحكم لان مستوي غرفة المضخات عادة ما يكون اقل من شبكة الصرف الرئيسية مما يتطلب استخدام هذه الطريقة.

• Overhead Crane

تستخدم في غرف المضخات الكبيرة لتحريك المكونات الثقيلة.

• Exhaust Fan

تعمل علي تجديد الهواء باستمرار داخل غرفة المضخات لضمان التهوية الجيدة.

تصميم غرفة طلمبات الحريق

تصميم غرفة طلمبات الحريق يعد من اهم العناصر المهمة داخل أنظمة مكافحة الحريق حيث يتم مراعاة مجموعة من العوامل وذلك لضمان كفاءة وسلامة النظام، اليكم اهم العناصر لتصميم غرفة طلمبات الحريق.

• الموقع والمساحة

يجب أن تكون غرفة الطلمبات بعيدة عن المناطق الحساسة والخطيرة في المبنى وتتوفر لها مساحة كافية لتسهيل الوصول إلى الطلمبات لإجراء الصيانة الدورية، كما يفضل أن تكون الغرفة قريبة من مصدر المياه لتقليل الفاقد من الضغط.

• الوصول والدخول Pump Room Access

يجب أن تحتوي الغرفة على مداخل متعددة واحد لدخول الأفراد والفنيين للصيانة وآخر لدخول المعدات الثقيلة او المحركات في حال الحاجة لاستبدال أو اصلاح بعض الاجزاء.

• التهوية

يجب تزويد غرفة الطلمبات بنظام تهوية جيد لتجديد الهواء باستمرار ومنع ارتفاع درجات الحرارة داخل الغرفة.

• Pump Base

يتم بناء قاعدة خرسانية تحت كل مضخة لضمان استقرارها وتقليل الاهتزازات، القاعدة يجب ان تكون مصممة لتحمل وزن المضخات ومراعاة توزيع الاحمال بشكل مناسب.

• Drainage System

يتم تصميم غرفة طلمبات الحريق بنظام صرف يتضمن قنوات الصرف وارضية التصريف Trench and Floor Drain حيث يتم تجميع المياه الزائد أو المسرب في خزان صغير يسمع بالبيارة بأستخدام غاطسة لتصريفها بشكل اوتوماتيكي.

• Overhead Crane

في الغرف الكبيرة تحتوي على معدات ثقيلة يتم تركيب رافعة علوية لتسهيل عملية نقل وتحريك المعدات الثقيلة داخل الغرفة مثل المحركات او المضخات الكبيرة.

• المكونات الأساسية للمضخات

الغرفة يجب أن تحتوي على الطلمبة الرئيسية Main Pump، الطلمبة الاحتياطية Standby Pump، الطلمبة الجوكي Jockey Pump، كل طلمبة تعمل بوظيفة محددة في حالات مختلفة.

• الكهرباء الأساسية للمضخات

يتم تصميم غرفة طلمبات الحريق  بأنظمة كهربائية معزولة لتشغيل المضخات مع وجود لوحات تحكم لكل مضخة، يجب أن تحتوي هذه اللوحات على مفاتيح الضغط للتحكم في التشغيل التلقائي للمضخات وفقا لحالة الضغط داخل الشبكة.

• نظام العزل والحماية من الحرائق

يفضل استخدام مواد عازلة للحرارة والرطوبة في تصميم الجدران والأرضيات مع توفير انظمة اطفاء ذاتية داخل الغرفة للحماية في حالة نشوب حريق.

• خزان المياه

يفضل تصميم خزان المياة لكي يكون قريب من غرفة الطلمبات لضمان توفير إمدادات مستمرة من المياه، يتم تقسيم الخزان الي جزأين مع وجود خط سحب مستقل لكل جزء لضمان استمرار إمداد الطلمبات بالمياة.

تصميم غرفة طلمبات الحريق يعتمد على تلبية متطلبات الأداء والكفاءة لضمان استمرارية عمل النظام في حالات الطوارئ ومن الضروري الالتزام بالمعايير الدولية والمحلية لضمان سلامة الأفراد والمبني.

يمكنك ايضا معرفة : اسعار مضخات الحريق في مصر

كيف يتم حساب حجم خزان الحريق؟

لنفترض أن لدينا مضخة حريق بطاقة 500 جالون في الدقيقة في حالة تصنيف الخطورة المتوسطة، يتم احتساب سعة خزان المياه على أساس زمن تشغيل قدره 60 دقيقة، وهو الزمن الكافي عادةً لتوفير المياه اللازمة لعمليات الإطفاء.
أما في حالة الخطورة الخفيفة فيُحسب الزمن على 30 دقيقة، بينما في حالة الخطورة العالية يتم الاحتساب على 90 دقيقة.
وبناءً على ذلك، يتم حساب حجم خزان المياه لنظام الإطفاء كالتالي:

حجم خزان المياه = معدل التدفق × زمن التشغيل × معامل التحويل من الجالون إلى اللتر
= 500 جالون/دقيقة × 3.785 لتر/جالون × 60 دقيقة
= 113,550 لتر

ولتحويل الحجم إلى المتر المكعب نقسم على 1000:
حجم خزان المياه = 113.5 متر مكعب تقريبًا

وبذلك تكون السعة المطلوبة لخزان المياه في حالة الخطورة المتوسطة حوالي 113.5 م³.

كيفية حساب سعة مضخة الحريق؟

إذا كان الضغط المطلوب 7 بار ومعدل التدفق 1000 جالون في الدقيقة (GPM)، فيجب اختيار مضخة قادرة على تحقيق تدفق 1000 GPM عند ضغط 7 بار.
كما يجب أن تحافظ المضخة على قدرتها على ضخ 1500 GPM عند انخفاض الضغط إلى 65% من الضغط المقنن، أي ما يعادل تقريبًا 4.5 بار، تواصل معنا للاستفسار عن تصميم غرفة طلمبات الحريق.

تصميم شبكات الحريق

تقدم شركة المتحدة جروب الوكيل الحصري لشركة واتكس الإماراتية في مصر خدمات استشارية وهندسية شاملة لجميع انظمة وتصميم غرفة طلمبات الحريق من خلال فريق مدرب ومؤهل علي اعلي مستوي لتنفيذ المهام التالية.

• تصميم شبكات أنظمة الانذار الآلي وأنظمة الاطفاء التلقائي باستخدام رشاشات المياه.
• تصميم شبكات أنظمة الانذار الآلي وأنظمة الاطفاء التلقائي باستخدام  غاز ثاني اكسيد الكربون.
• تصميم شبكات أنظمة الانذار الآلي وأنظمة الاطفاء التلقائي باستخدام غاز FM200.
• تصميم شبكات أنظمة الإنذار الآلي وأنظمة الإطفاء التلقائي الخاصة بالمطابخ.
• تصميم شبكات أنظمة الانذار الآلي بالطريقة التقليدية Conventional Systems
• تصميم شبكات أنظمة الانذار الآلي بالطريقة Addressable Systems.
• تصميم غرف الطلمبات واختيار مضخات الحريق المناسبة.
• تصميم شبكات انابيب الحريق باستخدام الانابيب سيملس او H.D.P.E - UPVC

مكونات شبكة الحريق

يتم تصميم غرفة طلمبات الحريق وشبكة الحريق بعناية كبيرة لضمان عمل جميع المكونات معا بشكل مثالي، اليك ابرز مكونات شبكة الحريق:

• نظام الإنذار الصوتي: يعد أول مكونات شبكة الحريق حيث ينبه الأفراد داخل المبنى بوجود حريق يتمكنوا من إخلاء المكان بشكل سريع.
• معدات مكافحة الحريق: مثل المرشات التلقائية التي تعتبر جزء هام في التحكم في الحريق.
• مواسير التغذية وشبكات الصرف: تعمل على توصيل المياه والمواد المكافحة للحريق الى الاماكن المطلوبة.
• الرشاشات الاوتوماتيكية: حساسة للحرارة وتعمل بشكل تلقائي عند ارتفاع درجات الحرارة لإطلاق المياه في اتجاهات متعددة للحد من انتشار الحريق.

تعتمد بعض الشبكات على مواد إطفاء غير الماء مثل غاز ثاني اكسيد الكربون أو النيتروجين او الهيليوم حيث تتفاعل هذه الغازات مع الحريق وتساهم في المادة بفعالية.

شركات انظمة انذار الحريق

تقدم شركة المتحدة جروب افضل شركات انظمة انذار الحريق في السوق المصري أفضل أجهزة مكافحة الحريق التي تعمل علي حماية الممتلكات والأفراد وذلك بفضل خبرتها الواسعة في اختيار الانظمة المناسبة لكل تطبيق مع الالتزام بكافة المعايير الدولية.

لقد نفذت الشركة مشاريع كبيرة تشمل المستشفيات، المولات، المباني الادارية، المصانع الكبيرة، المباني السكنية وفقا للمواصفات الدولية والمحلية، تتميز شركة المتحدة عن غيرها من الشركات في هذا المجال بتقديم خدمات تصميم غرفة طلمبات الحريق، التوريد، الصيانة، التركيب بالاضافة الى الاشراف علي التنفيذ.

كما تمتلك شركة المتحدة قسمًا خاصًا بأعمال الصيانة، مجهزًا بأحدث الأجهزة والوسائل اللازمة لصيانة جميع أنواع طفايات الحريق وأجهزة مكافحة الحريق. يتكون فريق العمل من فنيين ومهندسين متخصصين ذوي خبرة وكفاءة عالية في تصميم غرفة طلمبات الحريق مما يمكنهم من تلبية جميع احتياجات الصيانة في أي مكان عند الطلب.
